機械工学の分野では、ボールスクリューセットは、回転運動を高精度と効率で線形運動に変換する上で重要な役割を果たします。ボールスクリューセットの大手サプライヤーとして、シングルスタートとマルチスタートボールスクリューセットの違いに関する問い合わせによく遭遇します。これらの違いを理解することは、特定のアプリケーションに最適なボールスクリューセットを選択する際に、顧客が情報に基づいた決定を下すことが不可欠です。このブログでは、シングル - スタートとマルチスタートボールスクリューセットの重要な区別を掘り下げ、独自の特性、利点、および理想的なユースケースを調査します。
基本構造と原則

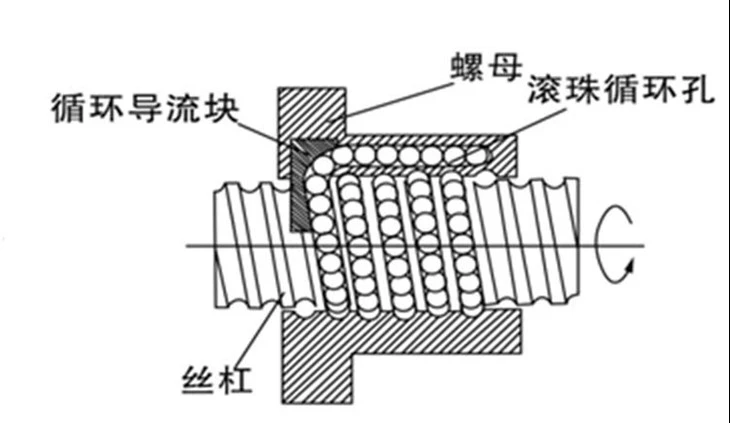

違いを議論する前に、ボールスクリューセットの基本構造と作業原理を簡単に理解しましょう。ボールスクリューセットは、ネジシャフト、ナット、一連のボールで構成されています。ねじシャフトが回転すると、ボールはネジシャフトとナットの間を転がし、摩擦を減らし、ネジシャフトに沿ってナットの滑らかな線形動作を可能にします。このメカニズムは、従来のリードネジと比較して、高効率、精度、荷重容量を提供します。
シングル - スタートボールスクリューセット
シングル - スタートボールスクリューセットには、ねじシャフトに単一のヘリカル溝があります。これは、ボールがスクリューシャフトの周りを移動するための連続経路が1つしかないことを意味します。シングル - スタートボールネジのピッチは、リードに等しくなります。これは、ネジの1つの完全な回転でネジシャフトに沿ってナットが移動する距離です。
特性
- シンプルなデザイン：シングル - スタートボールスクリューセットには比較的シンプルなデザインがあり、これにより製造と保守が簡単になります。スクリューシャフトの単一の溝は、生産プロセスを簡素化し、基本的なアプリケーションのコストが削減されます。
- 高精度：単純な構造により、シングル - スタートボールスクリューセットは高レベルの精度を達成できます。一貫したボールパスにより、正確な位置決めと再現性が可能になり、CNCマシン、3Dプリンター、光学機器などの正確な線形運動を必要とするアプリケーションに適しています。
- 低速：単一のスタートボールネジのリードは、マルチスタートボールネジと比較して比較的小さいです。その結果、ナットはネジの回転ごとに短い距離を移動し、線形速度が低くなります。これは、高速線形モーションが必要なアプリケーションの制限となる可能性があります。
理想的なユースケース
シングル - スタートボールスクリューセットは、精度が主な関心事であり、高速操作は必要ありません。たとえば、精密機械加工センターでは、シングルスタートボールネジを使用して、切削工具を正確に配置し、ワークピースの高品質の機械加工を確保します。また、サンプルまたは機器の正確な位置決めが必要な実験装置でも広く使用されています。
マルチ - スタートボールスクリューセット
マルチスタートボールスクリューセットには、ねじシャフトに複数のらせん溝があります。各溝はボールの個別のパスを形成し、溝の数はスタートの数と呼ばれます。マルチスタートボールネジのリードは、ピッチにスタート数を掛けたピッチに等しくなります。
特性
- 高速：マルチスタートボールスクリューセットの主な利点の1つは、高い線形速度を達成する能力です。リードは単一のボールネジのリードよりも大きいため、ナットはネジの回転ごとに長い距離を移動し、より速い線形運動をもたらします。これにより、マルチスタートボールネジは、高速ピックやパッケージング機械など、高速ピックやパッケージング機など、迅速なポジショニングを必要とするアプリケーションに適しています。
- 複雑なデザイン：スクリューシャフトに複数の溝が存在すると、マルチスタートボールスクリューセットが製造しやすくなります。この複雑さは、生産コストが高くなり、リードタイムが長くなる可能性があります。しかし、製造技術の進歩は、近年これらの課題を減らすのに役立ちました。
- 精度の低下：シングル - スタートボールスクリューセットと比較して、マルチ - スタートボールネジの精度はわずかに低い場合があります。複数のボールパスは、ナットの動きにある程度の変動性を導入でき、ポジショニングの精度に影響を与える可能性があります。ただし、この精度の減少は、絶対的な精度よりも高い速度動作がより重要であるアプリケーションでは、しばしば許容されます。
理想的なユースケース
マルチスタートボールスクリューセットは、コンポーネントの迅速かつ効率的な移動が不可欠な自動製造システムなど、高速線形モーションを必要とするアプリケーションに最適です。また、急速な加速と減速が必要な線形モーターなど、高速輸送システムでも使用されます。
パフォーマンスの比較
負荷 - 収容能力
シングルスタートとマルチスタートボールスクリューセットの両方がかなりの負荷を処理できますが、負荷容量は、ネジシャフトの直径、ボールのサイズ、使用される材料など、さまざまな要因に依存します。一般に、シングルスタートボールスクリューは、よりコンパクトなデザインにより、ユニットの長さごとにわずかに高い荷重 - 積載容量を持っている可能性があります。ただし、マルチスタートボールネジは、ネジシャフトの直径とボールのサイズを増やすことにより、高荷重を処理するように設計できます。
効率
ボールスクリューセットの効率は、出力電力（線形運動）の入力電力（回転運動）の比率によって決定されます。シングルスタートとマルチスタートボールスクリューセットの両方が高効率で、通常は90％から95％の範囲です。ただし、複数のボールパスによって引き起こされる摩擦の増加により、マルチスタートボールネジの効率がわずかに低い場合があります。
反発
バックラッシュとは、ネジシャフトとナットの間の遊びまたはクリアランスの量を指します。正確なポジショニングが必要なアプリケーションでは、低いバックラッシュが不可欠です。シングル - スタートボールスクリューセットは、一般に、シンプルなデザインとより一貫したボールパスのために、マルチスタートボールスクリューと比較してバックラッシュが低くなります。
右のボールネジセットの選択
単一のスタートとマルチ - スタートボールスクリューセットを選択する場合、いくつかの要因を考慮する必要があります。
- アプリケーション要件：精度、速度、負荷容量など、アプリケーションの主要な要件を決定します。精度が最も重要な要素である場合、単一のスタートボールネジセットがより良い選択かもしれません。高速操作が必要な場合、マルチスタートボールスクリューセットの方が適している場合があります。
- 予算：予算とボールスクリューセットのコストを検討してください。シングル - スタートボールスクリューセットは通常、より単純な設計により効果的ですが、複雑な製造プロセスによりマルチスタートボールスクリューセットはより高価になる場合があります。
- スペースの制約：アプリケーションで利用可能なスペースを評価します。シングル - スタートボールネジは、スペースが限られているアプリケーションにより適している場合がありますが、マルチスタートボールネジは、より大きなリードのためにより多くのスペースが必要になる場合があります。
当社の製品提供
プロのボールスクリューセットサプライヤーとして、私たちは幅広い範囲を提供しますボールスクリューセットシングルスタートとマルチ - スタートボールスクリューセットの両方を含む製品。私たちのボールとネジ製品は、高精度、信頼性、耐久性を確保するために、高品質の材料と高度な製造技術を使用して製造されています。私たちも提供しています長いボールネジより長いストロークを必要とするアプリケーションのオプション。
調達についてはお問い合わせください
アプリケーション用のボールスクリューセットの購入に興味がある場合は、詳細についてはお問い合わせください。特定の要件について説明することをお勧めします。経験豊富な営業チームは、適切な決定を下すのに役立つ詳細な製品仕様、価格、技術サポートを提供できます。単一のスタートまたはマルチ - スタートボールスクリューセットが必要かどうかにかかわらず、私たちはあなたに最高の製品とサービスを提供することを約束します。
参照
- ロバート・C・ジュヴィナルとカート・M・マーシェク著「Mechanical Design Handbook」
- 「ボールネジ：選択とアプリケーション」、Thk Co.、Ltd。
- VB Bhandariによる「機械要素の設計」
